上章回顧：
上章我們說到關于水質自動監測系統的架構組成，自動水質在線監測系統由站房、儀表分析單元、取水單元、配水單元、控制系統、數據采集/處理/傳輸系統、輔助系統、視頻監控單元、動力環境監控單元、防雷設備等組成。其中儀表分析單元由五參數分析儀（溫度、pH、溶解氧、電導率、濁度）、氨氮分析儀、高錳酸鹽分析儀、總磷分析儀組成。

本章內容：
一、水質自動監測站系統工藝設計
系統采用雙泵、雙管路取水，原水第一路直接進入五參數（溫度、pH、溶解氧、電導率、濁度）流通槽；第二路經沉淀過濾后直接供給氨氮分析儀、高錳酸鹽分析儀、總磷在線分析儀進行分析；多余的原水和樣水經總排水管道排出。
二、水質自動監測站系統布局設計
本方案根據水質自動監測站系統特點，針對固定式站房站房結構形式，對水質自動監測系統作出相應的系統布局設計，以供后續工程實施參考。
本系統根據站房功能區間不同，將站房分為儀表室、輔助間、配電間和化驗間。其中儀表間用于安裝水質監測系統，是站房主要組成部分；輔助間用于安裝水泵、水箱、除藻和空壓機等輔助設備；配電間用于安裝交流穩壓源及UPS電池；化驗間供維護人員作比對實驗之用。

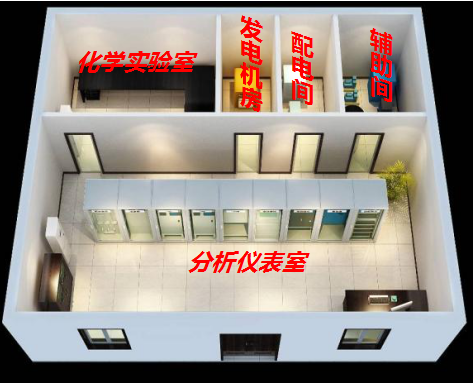

站房系統布局如圖所示：
