在自動水質在線監測系統站房內需要安裝的管路有系統進水管路、排水管路、清洗管路，上述管路均采用優質的硬質UPVC管材管件，其中進水管路采用的規格一般為DN15或DN20，排水管路采用的規格一般為DN50或DN100，清洗管路采用的規格一般為DN15。根據“上電下水“的原則機柜內的管路安裝位置為一體式機柜背面底部，機柜外的管路安裝位置應根據站房內機柜的布局情況并參考系統集成設計工程師設計的系統流路示意圖進行安裝，做到管路布局合理、規范，管路安裝規范、美觀，具體安裝步驟如下：
一、制定管路安裝方案
根據監測站房內水質自動監測系統一體式機柜的布局情況、外圍采水管路和清洗管路進監測站房的位置、空壓機和增壓泵等輔助設備的安裝位置以及系統采水管路安裝規范的要求，經綜合考慮后制定一個管路安裝方案。
二、安裝工具和材料準備
在確定管路安裝方案后，需要準備管路安裝的工具和材料，主要有鋸弓及鋸條、PPR管專用剪刀、電工刀或美工刀、PVC膠水及刷子、卷尺、油性筆、抹布、口罩、勞保手套等。
三、管路安裝步驟
根據系統流路示意圖和管路安裝方案，按照以下步驟進行安裝：
管路安裝順序一般為：進水管路→清洗管路→排水管路。安裝各個管路時根據流路圖循序進行安裝，安裝時兼顧考慮其他管路安裝的空間等。
管路安裝時先用卷尺量兩點間的距離，然后用油性筆做好記號，再用鋸弓或PPR管專用剪刀切割。其中鋸弓用于切割管徑大于DN25的排水管，管徑小于DN25的進水管和清洗管采用PPR管專用剪刀切割。
將切割好后的管子通過彎頭、三通等接頭連接好后，檢查連接好后的管路是否符合要求，如果因為管子切割的太長或太短，導致連接好后的管理不筆直等，則需要重新量取尺寸和切割，并重新連接檢查是否合適。
當整條管路均已經切割好并連接完畢后，檢查沒問題后，則需用PVC膠水進行粘合。涂抹膠水時應佩戴口罩并戴好勞保手套，按照相關規范涂抹膠水。當管路一節點膠水涂抹好后應立即用抹布將管口粘合處多余的膠水去除。
安裝好進水管路后，其他管路均按照上述的安裝步驟進行安裝。

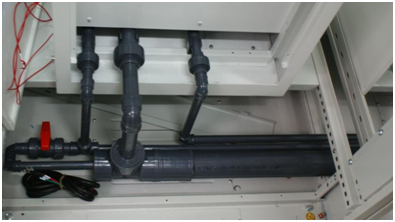

管路安裝現場示意圖（機柜內部）
